III. LA PRODUCCIÓN DEL ACERO
COMO el hierro se corroe fácilmente, no se conservan piezas muy antiguas que sirvan de pista para localizar a los primeros fundidores de hierro que supieron explotar lo primeros minerales ferrosos. Los minerales ferrosos son mucho más abundantes en la Tierra que el hierro meteórico, sin embargo las técnicas para aprovecharlos son mucho más complicadas.
Para aprovechar el hierro meteórico solamente hay que conformarlo a base de martillazos, inclusive en algunos casos no hay necesidad de calentarlo. Los minerales ferrosos, por el contrario, son una mezcla de óxidos de hierro y una cantidad variable de otros compuestos de donde la separación del hierro no es nada fácil. Es probable que de manera accidental los antiguos hayan descubierto pequeños trozos de hierro en residuos de fogatas donde se quemó leña en abundancia en contacto con rocas de alto contenido férrico. Esto es concebible porque el hierro ocupa el cuarto lugar en abundancia en la corteza terrestre después del oxígeno, el silicio y el aluminio.
La acción del monóxido de carbono producido durante la combustión de la leña pudo haber servido para retirar el oxígeno de los óxidos de hierro. Por este mecanismo, las rocas se convertirían en piezas de hierro poroso que ahora se conoce como hierro esponja. Cuando el hierro esponja se encuentra al rojo vivo en contacto con las brasas, en los poros se acumula una escoria líquida que los antiguos eliminaban martillando al hierro esponja en un yunque. Como producto se obtenía un hierro forjado bastante puro. Se conocen piezas muy antiguas cuyo contenido aleante era inferior al 0.1% y con menos del 3% de escoria atrapada en los poros.
Hasta aquí los antiguos tenían hierro, no acero. Hay indicios de que alrededor del año 1200 a.C. ya se sabía cómo convertir la superficie del hierro forjado en acero. Una vez conformada un hacha de hierro forjado, por ejemplo, se empacaba en medio de carbón de leña molido. El paquete se mantenía en un recipiente al rojo vivo por varias horas para que el carbono de la leña se difundiera hacia el interior del hacha, formando una capa dura de acero (hierro + carbono) alrededor de una matriz de hierro.
A la luz de lo que ahora se enseña desde la secundaria, los procedimientos que empleaban los antiguos eran muy claros. Si el hierro en los minerales está oxidado, hay que sacarle el oxígeno, y que mejor que el monóxido de carbono, al cual le gusta el oxígeno para convertirse en bióxido de carbono. Sin embargo, para los antiguos, que no sabían que existía el oxígeno, que no tenían el concepto de elementos o reacciones químicas, el asunto era sumamente oscuro. La magia y la metalurgia no tenían frontera.
Entre los antiguos, el hierro era considerado de origen celeste, sideral. Algunos pensaban que el cielo era una bóveda de donde se desprendían los meteoritos. Los herreros eran señores del fuego, brujos, chamanes, capaces de lograr una transmutación que hacía aparecer el material de los cielos en la Tierra.
¿Cómo localizar un mineral de hierro? Hoy en día, desde los satélites, se pueden rastrear a gran velocidad los recursos minerales de países enteros. Existen equipos de análisis que detectan los elementos presentes en las rocas, con precisión y velocidad sorprendentes. En ausencia de los equipos modernos, y de muchos que los precedieron, los antiguos estaban a merced del apoyo divino. Al mineral se le asociaba un comportamiento de animal, que se mueve, se esconde y siente atracción por algunos humanos y repulsión por otros y se creía que el herrero estaba dotado de poderes mágicos que le permitían ir a la caza de minerales.
La extracción de los minerales era vista como una alteración a un proceso de gestación. La madre Tierra, en sus entrañas, contenía embriones que en un futuro lejano se convertirían en hierro. Sólo un brujo, un señor del fuego, podía extraer ese embrión y trasplantarlo a una nueva matriz, el horno, donde se aceleraría el nacimiento del hierro.
Claro que los principales responsables de la nube mitológica que oscurecía la metalúrgica eran los propios herreros. Ellos mismos, en su condición de nómadas en búsqueda de nuevos minerales, se encargaron de difundir sus ritos y misterios.
El hierro tuvo que dar una batalla importante antes de sustituir al bronce como material para la fabricación de herramientas y armas. Durante cerca de dos milenios, cerca del año 1 200 ,a.C., las aleaciones basadas en el cobre, entre ellas el bronce, eran preferidas en lugar del hierro. De hecho, el bronce tenía propiedades superiores. El bronce inicialmente se producía aleando el cobre con el arsénico, porque muchos minerales contenían estos dos elementos a la vez. El arsénico se agregaba al cobre, dando lugar a un material de resistencia, superior que se ha caracterizado como "bronce natural". Más adelante, en lugar de arsénico se empleó el estaño para producir el bronce. El bronce es bastante más duro que el hierro esponja, de modo que por mucho tiempo este, último fue poco atractivo. Además el bronce se podía fundir y vaciar en moldes a temperaturas relativamente accesibles alrededor de los 1 000°C. Esto era imposible con el hierro esponja, que se funde a los 1 537°C.
Algunos investigadores creen que el hierro no sustituyó al bronce debido a un avance en el proceso tecnológico, sino porque por alguna razón el bronce escaseó. Es concebible que el suministro europeo de estaño se haya interrumpido. De hecho, el cobre y el estaño son mucho menos abundantes en la corteza terrestre que el hierro y el carbono.
El proceso de "aceración" del hierro, se dice, surgió por la necesidad de contar con un material tan fuerte como el bronce. El efecto del carbono en el endurecimiento del acero se compara con el efecto del estaño en el cobre en la figura 17. Para tener una ventaja notoria sobre el bronce, los herreros tuvieron que ingeniárselas para introducir un 0.4% de carbono en el hierro. Esto no es nada fácil. Como ya se dijo antes, los herreros antiguos empacaban a los objetos de hierro en polvo de carbón de leña y los metían en un horno para que el carbono se difundiera en el hierro. A temperaturas tan altas como 950°C, toma nueve horas formar una corteza de acero (con 0.5% de carbono)de 1.5 mm de grueso alrededor de la pieza de hierro. Este proceso, con algunas variantes, todavía se emplea en la actualidad y se conoce como cementación.
A emerger la civilización de la oscuridad de la Edad Media, todavía la cementación era el método más generalizado para convertir la superficie del hierro forjado en acero. Para introducir las capas de acero en el interior de una espada, se tomaba una barra de hierro y se cementaba; luego se martillaba hasta alcanzar el doble, de su longitud inicial; se doblaba de modo que una mitad quedara encima de la otra y se martillaba al rojo vivo hasta que soldaran las dos mitades, quedando en el interior una capa de acero. El proceso se repetía hasta que la hoja de espada tuviera una textura similar a la de un pastel de mil hojas. En sables japoneses se han encontrado, efectivamente, varios miles de capas. Esto no quiere decir que el proceso anterior se tenga que repetir miles de veces. Como las capas se multiplican exponencialmente al aumentar el número de dobleces, bastan 12 dobleces para lograr más de 4000 capas (212). Pero 12 dobleces cuestan mucho trabajo y energía. Cada cementación puede tomar una jornada de trabajo y grandes cantidades de carbón de leña. Los herreros europeos hacían solamente uno o dos dobleces.
Figura 17. Curvas de la resistencia del bronce y del acero como función
del contenido de estaño y de carbono respectivamente. Cuando el contenido de
carbono en el acero supera el 0.4% se empieza a notar una ventaja sobre el bronce.
No fue sino hasta 1740 que el mundo occidental redescubrió el método del crisol para producir acero. Por esas fechas, un relojero y cirujano amateur llamado Benjamín Huntsman tenía asombrados a sus competidores por la textura tan uniforme de sus aceros. Huntsman se cuidaba muy bien de guardar el secreto de su método, para que nadie, con excepción de él y sus ayudantes, lo conociera.
Pero uno de sus competidores, vil y astuto, se valió del chantaje al espíritu humanitario. En una noche de tormenta fingió estar atrapado por la lluvia y pidió refugio en el taller de Huntsman. La tradición de la época imponía moralmente dar el refugio solicitado, de modo que Huntsman no se pudo negar. El espía se asombró de la simplicidad del proceso. Huntsman cementaba pequeños trozos de hierro y los fundía en un crisol. A solidificar, desde luego, el acero resultaba sumamente uniforme. El espía se lamentó de no haber trabajado esta idea tan simple desde mucho antes. La idea, sin embargo, era más vieja de lo que el espía creía; el método del crisol para producir acero se practicaba en varios lugares del mundo desde tiempo inmemorial, incluyendo entre éstos, desde luego, a los talleres indios productores de wootz.
Lo que entorpecía el avance de la tecnología en el acero era la obscuridad en la que se encontraba. En el siglo XVIII se desconocía el motivo por el cual el hierro forjado, el acero y el arrabio eran distintos. No fue sino hasta 1820 cuando Kersten planteó que era el contenido de carbono la razón de sus diferencias. El primer método para determinar con precisión el contenido de carbono en el acero fue desarrollado en 1831 por Leibig.
Antes de la revolución industrial, el acero era un material caro que se producía en escala reducida para fabricar armas, principalmente. Los componentes estructurales de máquinas, puentes y edificios eran de hierro forjado o fundiciones. Las fundiciones son aleaciones de hierro con carbono entre 2.5% y 5%. La aleación que contiene el 4.3% se conoce como "eutéctica" y es aquella donde el punto de fusión es mínimo, 1 130°C. Esta temperatura es mucho más accesible que la del punto de fusión del hierro puro (1, 537°C). Los chinos ya en el siglo VI de nuestra era, conocían y aprovechaban la composición eutéctica para producir fundiciones en hornos de leña. Eran hornos, mayores que los europeos y por su mayor escala podían alcanzar temperaturas superiores a los 1 150°C. El producto de estos hornos era una aleación líquida llamada arrabio que contenía abundantes impurezas. Por su baja temperatura de fusión, el arrabio servía como punto de partida para la fabricación de hierro fundido, al cual solamente se le eliminaban las impurezas manteniendo un alto contenido de carbono.
El arrabio, ya en estado sólido, servía también para producir hierro forjado. Usualmente se introducía en lingotes a hornos de carbón de leña, dotados de sopladores de aire. El oxígeno del aire reaccionaba con el carbono y otras impurezas del arrabio formándose así escoria líquida y una esponja de hierro. El hierro esponja, casi puro, se mantenía sólido y la escoria líquida se removía a martillazos.
La maquinaria básica para el conformado de piezas estructurales se desarrolló mucho antes que la aparición en escala masiva del acero. En Massachusetts, desde 1648, operaban molinos de laminación para producir alambrón y barras de hierro forjado. La laminación consiste en hacer pasar un trozo de metal maleable a través de un sistema de dos rodillos, como se indica en la figura 18. Al girar los rodillos aplanan al metal. A veces los rodillos tienen acanalados que sirven para conformar barras; o arreglos más caprichosos para producir perfiles en forma de T o I, o alguna otra configuración.
Figura 18. Proceso de laminación. Una placa o una barra de acero, generalmente
al rojo vivo , se pasa por unos rodillos donde se produce un cambio en la sección
transversal con la geometría deseada.
A principios del siglo XVIII ya había en Suecia y en Inglaterra laminadores movidos por molinos de agua. La máquina de vapor de Watt fue aplicada para este uso por primera vez en 1786.
A mediados del siglo XIX se producían por laminación rieles para ferrocarril de 40 m de largo; se usaba de manera generalizada el martillo de vapor y se fabricó el primer buque interoceánico hecho a base de hierro forjado. El buque, llamado SS Great Britain fue construido con doble capa de hierro y con cinco compartimentos. Su peso fue de 8 000 toneladas, cuatro de las cuales fueron de la hélice. El casco se construyó traslapando placas unidas con remaches a un poderoso marco de vigas.
La torre Eiffel, inaugurada en París en 1889, se construyó con más de 7 000 toneladas de hierro forjado. Como el acero todavía era muy caro, los constructores Forges y Mendel optaron por el hierro forjado. La fabricación masiva y, por lo tanto económica del acero estaba ya retrasada en relación con su demanda.
El primer paso para lograr la transformación masiva del arrabio en acero lo dio el inglés Henry Bessemer en 1856. La idea de Bessemer era simple: eliminar las impurezas del arrabio líquido y reducir su contenido de carbono mediante la inyección de aire en un "convertidor" de arrabio en acero. Se trata de una especie de crisol, como el que muestra en la figura 19, donde se inyecta aire soplado desde la parte inferior, que a su paso a través del arrabio líquido logra la oxidación de carbono. Así, el contenido de carbono se reduce al 4 o 5% a alrededor de un 0.5 % . Además el oxígeno reacciona con las impurezas del arrabio produciendo escoria que sube y flota en la superficie del acero líquido. Como la combinación del oxígeno con el carbono del arrabio es una combustión que genera calor; Bessemer acertadamente sostenía que su proceso estaba exento de costos por energía. La idea era fantástica.
Figura 19. Convertidor de arrabio en acero inventado por Henry Bessemer.
Un flujo de aire se inyecta por la parte inferior del horno para que elimine
gran parte del carbono y otras impurezas del arrabio por oxidación. Este diseño
fracasó inicialmente porque el refractario que cubría las paredes del horno
era de tipo "ácido".
Bessemer logró convencer a los grandes señores del hierro de la época victoriana para que aplicaran industrialmente los procedimientos que él había desarrollado a escala de laboratorio. Se invirtieron enormes recursos en el proyecto, cuyo resultado fue un escandaloso fracaso. Bessemer fue obligado a reponer el dinero a los industriales y se hundió en el mayor descrédito. Pero Bessemer no se dio por vencido. Le costó mucho darse cuenta de que el arrabio que él había empleado en sus experimentos de laboratorio era distinto al que explotaban industrialmente los fundidores ingleses. Por alguna razón, Bessemer había empleado un arrabio de bajo contenido de fósforo que contrastaba con el arrabio obtenido de muchos minerales nativos de Inglaterra y Europa que eran muy ricos en este elemento.
La pared del convertidor de Bessemer estaba recubierta con ladrillos refractarios ricos en óxido de silicio: sílice. En la jerga de los refractarios a éstos se les llama "ácidos" para distinguirlos de los óxidos metálicos, que se denominan "básicos". La triste experiencia del primer intento de Bessemer sirvió para demostrar que los refractarios ácidos entorpecen la eliminación del fósforo del arrabio. Más tarde Thomas y Gilchrist, también ingleses, probaron que el convertidor de Bessemer transformaba exitosamente el arrabio en acero si la pared del horno se recubría con refractarios "básicos", de óxido de magnesio por ejemplo. Para quitar el fósforo y el sílice del arrabio, añadieron trozos de piedra caliza que reacciona con ambos para producir compuestos que flotan en la escoria. Esto no se podía hacer en el convertidor "ácido" de Bessemer porque la piedra caliza podría reaccionar con los ladrillos de sílica de sus paredes.
Bessemer instaló su propia acería en Sheffield, pagó sus deudas, pronto logró una producción de un millón de toneladas por año y amasó una gran fortuna. Lo que nunca pudo recuperar fue la confianza de los industriales ingleses. De muy mala manera fue rechazado su proyecto para sustituir los rieles de ferrocarril de "hierro" forjado de esa época por los de acero que ahora todo el mundo utiliza.
La tecnología para producir, arrabio siempre estuvo inmersa en un proceso evolutivo. Un paso de una gran trascendencia se dio en el siglo XVIII, cuando el carbón mineral sustituyó al carbón de leña en los hornos. El uso del carbón de leña en las acerías dejó secuelas dramáticas en muchos países. En Inglaterra la devastación fue tan brutal que para mediados del siglo XVIII los bosques ya se habían agotado. Por más de un siglo Inglaterra tuvo que importar hierro o arrabio de Suecia, Rusia y de sus colonias americanas, debido a su insuficiencia de carbón de leña. Para bien de los bosques, en el siglo XVIII se inició el uso del carbón mineral para producir arrabio. El carbón mineral usualmente contiene sustancias volátiles indeseables para la fabricación del arrabio. Se desarrollo entonces un método que consiste en triturar y calentar el carbón mineral en hornos para que las sustancias volátiles sean expelidas, dando lugar a un carbón más refinado llamado coque.
Cuando los convertidores "básicos" de arrabio en acero entraron en operación, ya se producía carbón mineral coquizado en plantas avanzada donde además de purificar al carbón se, aprovechaban los gases expelidos. Se obtenían como subproductos amoniaco, benceno, tolueno, nafta aromática y brea de alquitrán.
Una vez desatada la producción masiva de acero durante la revolución industrial, la producción, mundial creció vertiginosamente, como se indica en la figura 20, impulsada por una fiebre tecnológica sin precedentes y por una demanda industrial insatisfecha. El fenómeno nunca estuvo limitado al ámbito inglés. Diez años antes de registrarse la patente de Bessemer, William Kelly había desarrollado la misma idea en Estados Unidos. Asimismo los hermanos Siemens, alemanes, y posteriormente los hermanos Martin, franceses, dieron grandes pasos en el desarrollo de convertidores de arrabio en acero que antes de terminar el siglo XIX ya habían superado la producción a los de Bessemer (figura 21).
Figura 20. Gráfica de la producción mundial de acero en los últimos siglos.
El invento de Bessemer fue el punto de partida del vertiginoso crecimiento.
Figura 21. Producción de acero en Inglaterra. Los convertidores de Bessemer,
"ácidos" o "básicos", dominaron inicialmente. El sistema Siemens-Martin fue
el más utilizado en las primeras siete décadas del presente siglo. Los convertidores
BOF cobraron importancia en los últimos treinta años.
La geografía de la producción de acero también evolucionó. A principios del siglo XVIII Suecia era el primer productor mundial de arrabio.
Posteriormente Inglaterra tomó su lugar, manteniendo su hegemonía hasta finales del siglo XIX. En 1890 Estados Unidos rebasó a Gran Bretaña y se mantuvo como líder hasta 1971, cuando fue superado por la Unión Soviética. En la figura 22 se presentan los diez primeros productores del mundo en 1983. La situación reciente dista de ser estable. De 1976 a 1983 China pasó del octavo al cuarto lugar, Japón desplazó a Estados Unidos del segundo lugar, la Gran Bretaña pasó del séptimo al décimo y Corea del Sur se movió del lugar 25 y se puso en el 15.
Figura 22. Los diez mayores productores de acero en el mundo en 1983.
Antes de que desaparezcan de la faz de la Tierra, vale la pena describir a los modernos dinosaurios que ahora producen la mayor parte del acero del mundo. El proceso se puede dividir en dos grandes pasos. El primero consiste en transformar el mineral de hierro de las minas en arrabio y el segundo en convertir el arrabio en acero.
En un alto horno, cuyo esquema se presenta en la figura 23, se logra la transformación del mineral de hierro en arrabio. Este tipo de horno es el que tienen actualmente la Siderúrgica Lázaro Cárdenas-Las Truchas, en la costa del Pacifico de Michoacán; Altos Hornos de México, en Coahuila; y el que tenía la Fundidora de Monterrey que cerró hace algunos años. También este tipo de hornos fueron los que, abatidos por las recientes sacudidas tecnológicas, cayeron dinamitados a principios de 1986 en la Bethlehem Steel Corporation de Pennsylvania.
Figura 23. En el alto horno, el mineral de hierro, el coque y la caliza
se cargan por la parte superior. Por las otras toberas se inyecta el aire caliente
que enciende el coque y libera el monóxido de carbono necesario para reducir
al óxido de hierro. El arrabio, producto final del alto horno, se colecta por
una piquera en la parte inferior.
Los minerales de hierro contienen del 60 al 70% de hierro; el resto se compone de oxígeno, arena, arcilla y piedras, que a su vez contienen sílice (óxido de silicio) Es necesario deshacerse del sílice para evitar que una parte del hierro se desperdicie al formar compuestos con esta sustancia. Lo anterior se logra agregando piedra caliza. La caliza tiene la propiedad de que, a altas temperaturas, tiene mucha afinidad por el sílice y por otras impurezas que vienen con el mineral, formando compuestos que flotan en el arrabio líquido como escoria.
El mineral, junto con la piedra caliza y el coque tienen en su conjunto el nombre de carga y se introducen en el alto horno por la parte superior. La forma y el tamaño de la carga están ya muy estudiados. Primero se muelen los minerales de hiero y la piedra caliza. Luego se producen aglomerados de uno a dos centímetros de diámetro, donde la caliza se incorpora junto con el mineral.
Con bandas transportadoras se lleva la carga, es decir las esferas del mineral y la caliza, y trozos de coque, hasta la parte superior del alto horno (Figura 23). Casi todo el alto horno se mantiene lleno de carga. Por la parte inferior, utilizando ductos llamados toberas, se introduce un soplo de aire caliente que fluye por los huecos que quedan entre las partículas de la carga. Desde los tiempos de los fundidores chinos del siglo VI hasta principios del siglo XIX el arrabio se produjo soplando con aire frío sobre la mezcla de minerales y carbón. Sin embargo, el proceso es mucho más eficiente tanto en rapidez como en consumo de coque si se sopla aire caliente adicionado con un poco de oxígeno y, eventualmente, con hidrocarburos. Cuando el soplo de aire caliente fue introducido por James Nielsen en 1828, se logró de inmediato un ahorro del 40% en el consumo de carbón.
En el alto horno, el aire caliente sirve para producir la combustión del coque y para elevar la temperatura. El oxígeno del aire se combina con el carbono para producir el monóxido de carbono que, a su vez, reacciona con el óxido de hierro para producir hierro y bióxido de carbono.
Al salir del alto horno, los gases producidos por la reacción del aire, caliente con el coque y el mineral de hierro no están totalmente quemados. Es común, que una cuarta parte de la mezcla de gases salientes sea monóxido de carbono. Este gas venenoso todavía puede quemarse, es decir, oxidarse, y el calor producido es aprovechable en el calentamiento del soplo del aire que entra. Con esto se logra además un beneficio para el ambiente al reducir las emisiones de monóxido de carbono.
Los gases que salen del alto horno son canalizados mediante duetos hacia enormes estufas donde se logra la combustión total de los mismos. En el camino, como se ilustra en la figura 24, los gases se hacen pasar por cámaras para separar el polvo que arrastran. De esas cámaras se conducen a una de las estufas (los altos hornos se acompañan al menos de dos estufas). Las estufas son cámaras de combustión revestidas, con tabiques refractarios con alta capacidad de absorber calor. Después de algunas horas de quemado de los gases la estufa alcanza altas temperaturas y en ese momento los gases se canalizan a otra de las estufas. Es entonces cuando el soplo del aire, que deberá entrar al alto horno, se pasa por la estufa para que se caliente al hacer contacto con las paredes de tabique refractario incandescente, y alcanza temperaturas superiores a los 1 000°C. En la figura 24, la estufa de la izquierda esta quemando gases y la de la derecha está calentando al soplo de aire.
La parte más caliente del alto horno se localiza justamente arriba de las toberas y se conoce como, etalaje (Figura 23). Allí la temperatura alcanza los 1800°C, alrededor de 550 grados más de los necesarios para fundir el arrabio. En estas condiciones las esferas de la carga, originalmente hechas de óxidos de hierro y caliza, lloran (gotean) arrabio y escoria que se depositan en el crisol que está en la parte inferior del alto horno.

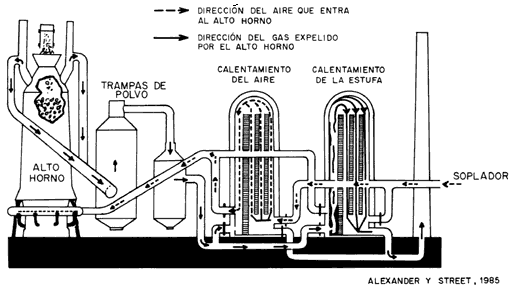

Figura 24. Los gases ricos en monóxido de carbono que salen del alto horno
son aprovechados para calentar las estufas al completar su combustión. Mientras
una de las estufas está en el proceso de combustión, la otra, previamente calentada,
sirve para elevar la temperatura del aire por encima de los 1 000°C.
La escoria y el arrabio se sacan del crisol por unos ductos llamados piqueras. La piquera de escoria está colocada más arriba que la de arrabio porque la escoria flota, Frecuentemente el arrabio se traslada al convertidor en el estado líquido; sin embargo, en algunas plantas se vacía para formar lingotes. En Inglaterra, originalmente, los lingotes de arrabio tenían la forma de cerdos y por eso en inglés el arrabio es conocido como pig iron.
Los convertidores de arrabio en acero ya no son como los de Bessemer y sus contemporáneos. Conocidos generalmente por sus iniciales en inglés, los convertidores BOF (basic oxygen furnace) logran la refinación del arrabio empleando la misma idea de Bessemer para eliminar las impurezas y el exceso de carbono por oxidación, además de aprovechar el calor de la oxidación como fuente de energía para la fusión. En lugar del soplo de aire que utilizaba Bessemer, en los BOF la oxidación se hace directamente con oxígeno. Esta idea también la tuvo Bessemer porque el aire contiene solamente un 21%, de oxígeno contra un 78% de nitrógeno. Lo que pasó fue que en los tiempos de Bessemer el oxígeno puro era muy caro, de modo que no era accesible ni para hacer experimentos en el laboratorio. Cien años después la situación era otra porque se desarrollaron métodos baratos para producir oxígeno y en la escala necesaria para abastecer a las grandes siderúrgicas.
Un esquema del convertidor BOF se presenta en la figura 25. Consiste en una olla de acero recubierta en su interior con material refractario del tipo básico, óxido de magnesio o algo así. A diferencia del convertidor de Bessemer (Figura 19) donde se soplaba el aire por la parte inferior, en el BOF se inyecta el oxígeno por una lanza que entra por la parte superior. La lanza se enfría con serpentines de agua, interiores para evitar que se funda. La carga y la descarga de la olla se hacen también por la parte superior y por eso la olla está montada en chumaceras que le permiten girar.
Figura 25. Mediante un chorro de oxígeno con polvo de piedra caliza el arrabio
es convertido en acero en un BOF, El oxígeno reacciona con el carbono
del arrabio y lo elimina en forma de bióxido (o monóxido) de carbono. La caliza
sirve para eliminar impurezas, entre las que destaca el fósforo.
Originalmente el proceso BOF fue desarrollado en Austria para convertir arrabio con bajo contenido de fósforo (alrededor del O.3%), y en ese tiempo se bautizó con las iniciales LD, de Linz Düsenverfahren (lanza de Linz). Luego la técnica se extendió, para arrabios de alto fósforo mediante la adición al chorro de oxígeno de polvo de piedra caliza. Entonces se logró la producción de acero con arrabio de contenidos de fósforo tan altos que llegaban incluso al 2%.
Una de las grandes ventajas que desde un principio se observó en los convertidores BOF fue su capacidad para aceptar hasta un 20% de "chatarra junto con la carga de arrabio líquido.
La diferencia de precios entre la chatarra fría y el arrabio líquido ha motivado la búsqueda de tecnologías para incrementar lo más posible la carga de chatarra. Algunos éxitos en esta dirección se han obtenido al adicionar al oxígeno que entra por la lanza combustóleo y carburos de silicio y calcio.
La entrada de los convertidores BOF al mercado mundial fue muy acelerada. En la figura 21 se muestra cómo los BOF marcaron el fin de los ya obsoletos convertidores de Bessemer y de los Siemens-Martin que habían dominado por décadas.
Todas las industrias deben examinarse a sí mismas con frecuencia. El escenario que compone el estado de la tecnología, las materias primas y la fuerza de trabajo evoluciona muy rápidamente. Suele ocurrir que las premisas que motivaron el establecimiento de industrias multimillonarias pierdan vigencia a la vuelta de cinco o diez años. Y aunque esas industrias se resistan a aceptar su obsolescencia y sigan adelante, tarde o temprano sucumbirán ante las empresas más avanzadas.
Todo parece indicar que el alto horno está viviendo su ocaso. La competencia ha forzado a las plantas acereras integradas a crecer, a buscar la producción en gran escala. Su tamaño, ahora con capacidad de producir de 5 000 a 10 000 toneladas, de arrabio por día, las ha hecho muy vulnerables. Estas plantas no pueden detener su operación so pena de sufrir enormes pérdidas económicas o daños irreversibles. En forma sumamente onerosa han tenido que enfrentar problemas de liquidez financiera, de abastecimiento confiable, de materias primas y de continuidad en la relación laboral.
El suministro de coque es un problema mayor. Durante más de 250 años la industria siderúrgica ha consumido cantidades colosales de carbón mineral. Naturalmente, los mejores yacimientos de carbón se han agotado. El coque es ahora escaso, caro y de baja calidad.
Durante muchos años los metalurgistas han cuestionado la forma indirecta de obtener el acero produciendo primero el arrabio en los altos hornos. ¿Por qué no sacar directamente el oxígeno del mineral de hierro y obtener el hierro esponja como en la antigüedad?
En el siglo pasado se propusieron y patentaron muchos métodos para reducir (desoxidar) a los minerales de hierro directamente en el estado sólido. Se sugería el uso de mezclas de gases de hidrógeno, monóxido de carbono o hidrocarburos, por su alto poder desoxidante. Varios de esos métodos eran técnicamente muy razonables pero ninguno de ellos fue capaz de competir económicamente con el alto horno. En los años cincuenta de este siglo resurgió el interés en muchos países por el desarrollo de tecnologías para producir hierro esponja. Un gran impulso salió de México, donde la compañía HYLSA fue pionera de un proceso de reducción directa muy revolucionario. En 1957 HYLSA abrió su primera planta en Monterrey. Veinte años después el proceso HYL se había extendido por todo el mundo y se habían construido plantas en Venezuela, Brasil, Zambia, Irak, Irán e Indonesia, aparte de las seis plantas en México, con capacidad superior a diez millones de toneladas anuales.
El proceso HYL utiliza una mezcla de gases rica en hidrógeno y monóxido de carbono para extraer el oxígeno del mineral de hierro. La mezcla de gases se produce a partir de gas natural y vapor de agua en un dispositivo llamado reformador, que se representa en la figura 26. El gas natural y el vapor se inyectan a una tubería de acero inoxidable que se calienta con unos quemadores. A altas temperaturas, y con ayuda de catalizadores que se ponen en el interior de los tubos, ocurre la reacción química:
Gas natural + vapor de agua ® hidrógeno + monóxido de carbono.
Figura 26. El reformador es un reactor químico que a altas temperaturas
convierte una mezcla de gas natural y vapor en un gas de alto poder reductor
formado de hidrógeno y monóxido de carbono.
El hidrógeno y el monóxido de carbono, agentes reductores (desoxidantes) sumamente, efectivos, salen del reformador acompañados de pequeñas cantidades de gas natural y bióxido de carbono. La tubería se conecta con los reactores reductores, que no son otra cosa que enormes vasijas metálicas donde se carga el mineral de hierro en forma de pequeñas esferas del tamaño de una canica ( a 2 cm, de diámetro), cómo se indica en la figura 27.
Figura 27. La unidad reductora consta de una enorme vasija donde se deposita
un aglomerado de esferas del mineral por donde pasa el gas reductor previamente
calentado a altas temperaturas. Posteriormente el gas residual es enfriado en
una tubería bañada con agua.
El mineral de hierro que se emplea en las plantas de HYL generalmente tiene la composición del cuadro 1. Alrededor del 30% del mineral es oxígeno asociado con el hierro que debe removerse al reaccionar con el hidrógeno o con el monóxido de carbono. Este objetivo se logra en un 85 o un 90% además de añadir al producto hierro esponja, un 2% de carbono.
La economía de los recursos energéticos consumidos y generados en el proceso es muy importante para obtener precios competitivos. Por esta razón, las plantas HYL se componen de cuatro unidades reductoras para aprovechar al máximo la energía y el potencial de reducción de los gases. En la figura 28 se ilustra cómo mientras una de las unidades reductoras se está descargando del hierro esponja y cargando de mineral, el flujo de gases reductores está pasando a través de las otras tres unidades. El gas reductor que sale al final todavía se aprovecha para quemarse en el reformador y en otras etapas de proceso.
|
CUADRO 1.- Composición del mineral de hierro empleado en el proceso
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Figura 28. Una planta de reducción directa es un ensamble de un reformador
y varias unidades reductoras. Las materias primas y los minerales en el proceso
HYL son aprovechados al máximo al emplear el gas reductor residual
como combustible para las unidades calefactoras.
De hecho las plantas, en realidad, son una maraña de tubos y válvulas que llevan muchas horas de ingeniería, y cuyo único objetivo es exprimir al máximo los recursos de las materias primas y de los combustibles.
Figura 29. El horno de arco consta de una vasija recubierta con refractarios
donde se coloca chatarra y/o hierro esponja, que se funden con el paso de una
corriente eléctrica introducida con electrodos de grafito.
El hierro esponja se convierte en acero líquido en un horno de arco eléctrico. El horno eléctrico funde al hierro esponja, y a la chatarra que usualmente se agrega, haciendo pasar por ellos enormes cantidades de corriente eléctrica. El horno eléctrico se muestra en la figura 29. El acero fundido se pasa a una olla donde, en ocasiones, se hace el ajuste final de la aleación. Finalmente, el acero se vacía en moldes adecuados a cada proceso de fabricación posterior.
Un competidor implacable de las grandes plantas integradas (que parten del mineral de hierro y terminan con productos acabados de acero) ha surgido de los miles de millones de toneladas de acero que ellas mismas han producido. La chatarra es hoy una materia prima nada despreciable para la fabricación de acero, que suele aprovecharse en plantas pequeñas conocidas como miniacerías, donde la chatarra se funde en hornos de arco eléctrico. Técnicamente, su sistema de operación es muy sencillo. La materia prima se consigue con un buen comprador de chatarra capaz de asegurar un suministro regular. Esto no es nada fácil porque las fuentes de chatarra son muy irregulares. Un buen "chatarrero" debe además distinguir entre los distintos tipos de chatarra disponible. La chatarra de primera es aquella, que viene en trozos chicos en relación con el tamaño del horno, de buen grosor con pocos elementos indeseables como el cinc de los galvanizados, por ejemplo. Las piezas de acero grandes no son tan atractivas para los chatarreros porque su manejo es difícil y porque dejan mucho espacio vacío entre una y otra pieza.
La chatarra se carga al horno de arco eléctrico y se funde al exponerse al paso de una enorme corriente eléctrica. La corriente eléctrica llega a la chatarra a través de electrodos de carbono (grafito). Cuando la chatarra se pasa al estado líquido, lo cual ocurre en algunos minutos, los operadores toman una muestra y la llevan al laboratorio de análisis. En cuestión de segundos, con la ayuda de espectrómetros modernos, se determina la composición química del acero. En particular , son de interés los siguientes elementos: carbono, manganeso, fósforo, azufre, silicio, cromo y bronce. El hierro, la base de la aleación, se determina por balance. Generalmente es necesario hacer algún ajuste a la aleación mediante la adición de otros elementos necesarios o de formadores de escoria para retirar elementos indeseables como el fósforo o el azufre.
Del horno eléctrico, el acero líquido se pasa a una olla donde en ocasiones se pasa a una máquina de colada continua para producir barras de acero de sección cuadrada de 10 a 15 centímetros por lado y de 6 a 8 metros de longitud, llamadas palanquillas.
Figura 30. En el proceso de colada continua se producen barras de sección
cuadrada (palanquillas) en un molde, directamente a partir de acero líquido.
La colada continua produce un ahorro considerable de trabajo y energía con respecto
a los procesos menos recientes que producen lingotes con el acero líquido, los
cuales se calientan posteriormente al rojo vivo y se laminan para formar las
palanquillas.
El proceso de colada continua se desarrolló en Europa en los años cincuenta para producir secciones de acero directamente a partir de acero líquido. Anteriormente se producían lingotes que, más tarde, se laminaron en rodillos para formar las palanquillas. La colada continua, con la cual se procesa más de un tercio de la producción mundial de acero, se ilustra en la figura 30. El acero líquido de la olla se vacía en un recipiente de donde, a velocidad controlada, pasa a un molde de sección cuadrada. Las paredes del molde se lubrican para que el acero no se adhiera y se mantienen "frías" refrigerándolas con serpentines de agua. El molde además, se hace vibrar para ayudar a que el acero se deslice. El molde no tiene tapa inferior porque el acero que ha solidificado en el extremo inferior, sirve como tapa. Después de pasar por el molde, el acero, ya sólido pero al rojo vivo, pasa por una serie de rodillos que lo jalan hasta llegar a una plancha donde, con sopletes, la sección cuadrada se corta en tramos de la longitud deseada.
La palanquilla es la materia prima para los molinos de laminación donde, a base de rodillos, se conforman productos como varillas corrugadas, alambrones y barras de secciones cuadradas, hexagonales o redondas.
Debido a la sencillez de su proceso, las miniacerías tienen un costo de inversión bajísimo comparado con el de las plantas integradas; no están técnicamente obligadas a mantenerse en operación permanentemente, es decir, pueden apagar sus instalaciones e irse una semana de vacaciones sin ningún problema; y su tamaño permite ubicarlas cerca de los grandes centros de consumo de acero y producción de chatarra para lograr un ahorro importante en materia de transportes.
Como las acerías suelen ser un problema para el medio ambiente, muchas miniacerías están equipadas con dispositivos para el control de emisiones contaminantes.
Ubicada a un lado de la carretera que une a las ciudades de Saltillo y Monterrey hay una miniacería de la compañía "De Acero". En esa zona del país el cielo es muy azul y transparente casi todo el año. El azul del cielo, la tierra clara y la escasa vegetación confirman el bello paisaje del semidesierto mexicano. La presencia de cualquier fuente emisora de humos se delata a distancias de kilómetros. Sin embargo, a menos de cien metros del horno de arco eléctrico de la miniacería, el cielo se ve siempre azul y transparente. Al entrar, oportunidad que he tenido en un par de ocasiones, pude observar el horno de arco eléctrico en plena operación. Tiene un sistema muy efectivo para captura y precipitación de polvos contaminantes. Estos polvos, que por cierto son muy atractivos para las industrias cementeras, se colectan en una campana colocada arriba del horno eléctrico y son llevados por ductos hasta unos depósitos donde se precipitan. "Una parte fundamental de nuestra rutina de trabajo" —me dijo, orgulloso, un ingeniero amigo que labora allí—, "es mantener en operación el sistema de control de contaminantes." La mancha café y gris que frecuentemente se observa alrededor de muchas acereras en México debería ya ser cosa del pasado.
